高性能納米磷酸鐵鋰的綠色高效合成研究取得進展

發(fā)布時間：2018-12-24          文章來源：技術部

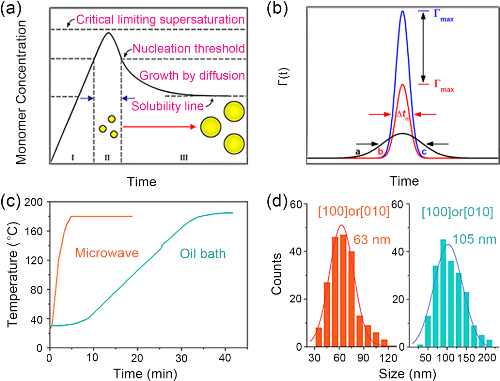

圖1　經(jīng)典的LaMer形核和生長機制以及實驗結(jié)果。（a）經(jīng)典LaMer機理，顆粒在溶液中成核和生長過程中單體濃度變化的示意圖。（b）三個具有高斯分布的形核函數(shù)。形核函數(shù)的寬度（）對應形核時間窗口。（c）微波加熱和油浴加熱兩種加熱模式下的原位溫度與時間曲線。（d）由兩種不同的加熱模式制備的LiFePO₄沿[100]或[010]方向的尺寸統(tǒng)計。微波加熱的尺寸為63nm，而在常規(guī)油浴加熱的情況下，尺寸為105nm。

圖2 LiFePO₄納米晶水熱合成路線及鋰回收示意圖。以LiOH、FeSO₄和H₃PO₄為原料制備納米LiFePO₄。用Ba(OH)₂做沉淀劑與濾液反應，隨后進行固液分離，回收LiOH。插圖為LiFePO₄的TEM照片。

圖3 水熱/溶劑熱合成方法制備LiFePO₄單位體積產(chǎn)率的比較。插圖為本工作中合成的LiFePO₄的光學照片。

圖4 原始的O-LiFePO₄/C和回收的R-LiFePO₄/C的電化學性能曲線。（a）O-LiFePO₄/C在0.1–10C不同倍率圍內(nèi)的典型充放電曲線。（b）倍率性能。(c)O-LiFePO₄/C和R-LiFePO₄/C在3C倍率下的長循環(huán)穩(wěn)定性。3C對應的充電或放電時間為20分鐘。
